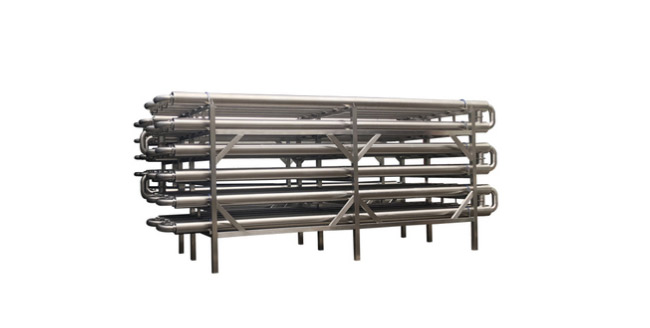

套管式換熱器結構簡單緊湊，成本低，但管外不能機械清洗。這個換熱器管束連接在管闆上，管闆分别焊接在殼體兩端，與頂蓋連接，頂蓋上裝有流體進出口噴嘴。通常在管外安裝一系列垂直於管束的擋闆。同時，管子和管闆與殼體的連接是剛性的，管内外存在兩種不同溫度的流體
。

       因此，當管壁與殼壁溫差較大時，由於兩者的熱膨脹不同，會産生很大的溫差應力，導緻管子扭曲或從管闆上松脫，甚至破壞換熱器。爲瞭克服溫差應力，要有溫差補償裝置。一般情況下，當管壁與殼壁溫差大於50時，爲安全起見，換熱器應有溫差補償裝置。但補償裝置隻能在殼壁與管壁溫差低於60 ~ 70且殼程流體壓力不高的情況下使用。一般當殼體程壓強超過0.6MPa時，由於補償環過厚，不易熱脹冷縮，失去溫差補償的效果，應考慮其他結構。

　　套管式換熱器的一個管闆通過法蘭與殼體連接，另一個管闆不與殼體連接，使管子在加熱或冷卻時能自由膨脹和收縮。但是，頂蓋連接到這個管闆，稱爲“浮頭”，所以這個換熱器稱爲浮頭換熱器。本實用新型的優點是：可拉出管束進行清洗；管束的膨脹不改變殼體約束，所以當兩種換熱介質溫差較大時，不會因爲管束與殼體的熱膨脹差異而産生溫差應力。其缺點是結構複雜，成本高。

　　套管式換熱器管束的一端可以自由膨脹，因此結構更簡單，成本也比浮頭式低。但是，殼程中的介質可能會洩漏出來，因此，不要在殼程中處理揮發性、易燃、易爆和有毒的介質。套管式換熱器具有一些突出的優點，因此在石油化工等工業部門仍被廣泛使用。

　　結構簡單，傳熱面積可自由增減。因爲它由标準組件組成
，所以在安裝過程中不需要額外的處理。工作适用範圍廣
，傳熱面積增減方便。流體兩側都可以增加流量，使傳熱面兩側都可以有很高的傳熱系數，導緻單位傳熱面的金屬消耗量很高。爲瞭增加傳熱面積，提高傳熱效果，可以在内管外壁上增加各種翅片，在内管中增加刮膜擾動裝置，以适應高粘度流體的傳熱
。根據安裝位置進行調整，有利於安裝。
