常用冷卻器的工作原理和結構

冷卻器是制冷系統中的重要設備之一。它是冷卻器的散熱表面，将制冷劑過熱蒸汽的熱量傳遞到周圍的空氣或水。它被冷卻成飽和蒸汽，並進一步冷卻成高壓液體，以便在系統中循環使用。下面介紹常用冷卻器的工作原理和結構。

管式冷卻器由兩種不同直徑的管組成。一個或多個小直徑管套在大直徑管中，然後纏繞成蛇形或牡蛎螺旋形，如外2-98所示。制冷劑的蒸汽從上方進入内管和外管之間的空腔，並在内管的外表面上冷凝，

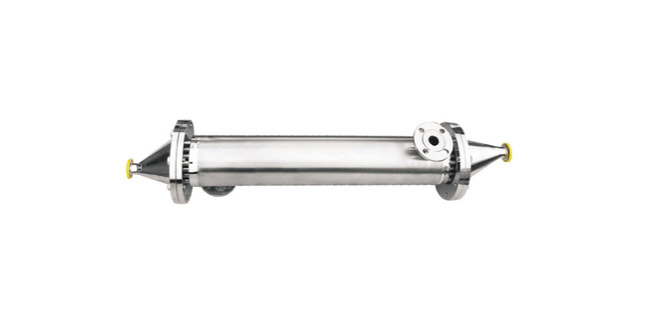

液體在外管底部依次向下流動，並從下端流入儲液器。冷卻水從冷卻器的下部進入，並與制冷劑逆流地從上部依次通過每排内管流出。套筒式冷卻器的冷卻水流道較長。制冷劑不僅被冷卻水吸收，還被管外空氣冷卻，因此傳熱效果良好。卧式管殼式冷卻器。制冷劑蒸汽在管道外表面冷凝，冷卻水在泵的作用下在管道中流動。制冷劑蒸汽從上部進氣管進入，冷凝成液體，然後通過氣缸下部的出口管流入儲液罐。凝汽器筒體兩端用端蓋密封，端蓋内部用隔水擋闆密封，實現冷卻水的多管流動。凝汽器管束數量均勻，冷卻水進出口可設在同一端，冷卻水進、出口可設在同端。

立式管殼式冷卻器垂直安裝，兩端無端蓋。制冷劑蒸汽從冷卻器殼體中部上方的進氣管進入氣缸的外部空間。冷凝的液體沿著管道外壁從上到下流動，在冷卻器底部聚集，並通過出口管進入儲液器。冷卻水從頂部進入冷卻器的換熱管，以膜狀沿管壁向下流動，並排放到冷卻器下方的水池中進行再循環。螺旋闆冷卻器。螺旋闆冷卻器由兩個螺旋面
、頂蓋和連接管組成
。兩個螺旋體形成兩個螺旋通道，兩種流體在其中逆流流動。一種流體從螺旋中 心流入並從外圍流出，另一種流體則從外圍流入並從中 心流出。螺旋結構使内部難以清潔和維修。

闆式冷卻器闆式冷卻器由一系列具有一定波紋形狀的金屬闆組成。闆之間有許多小流道，制冷劑和軟制冷劑通過闆交換熱量。螺旋擋闆冷卻器。螺旋擋闆冷卻器的螺旋主體由螺旋擋闆和擋闆的頂角組成。螺旋擋闆由定距管固定，冷凝管一根接一根穿過螺旋擋闆。螺旋擋闆和管闆一起用作冷卻器管束的支撐。螺旋擋闆呈扇形。每個擋闆與殼體的軸線形成一個夾角。相鄰的擋闆在外圍的前部和後部連接，以形成連續的螺旋線。這種裝置模式改變瞭殼側流體的流動狀态，從而提高瞭殼側的傳熱效率並減少瞭殼側中的流體壓降。
