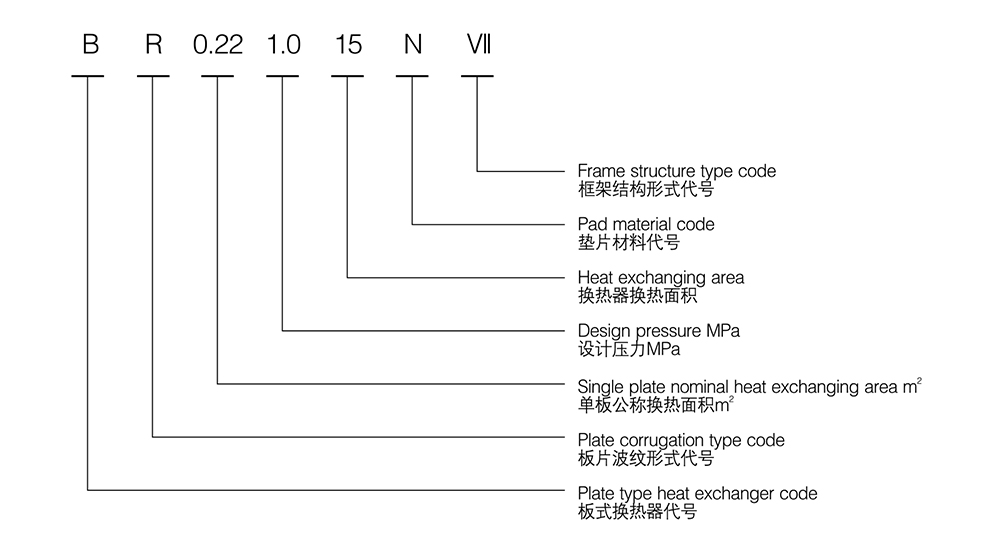

闆式換熱器有兩種型号,BR型和BRB型，多種規格闆式換熱器型号的表示方如下:

第一個字母B表示闆式換熱器。

第二個字母R表示闆号的波紋爲人字形，如B表示人字形不等截面波紋。

第三個字母表示單個闆片公稱換熱面積爲0.22m。

第四個數字表示設計壓力爲1.0MPa。

第五個數字表示換熱器的整機換熱面積爲15㎡。

第六個字母N表示密封材料爲丁晴橡膠，如E表示三元乙丙橡膠。

第七個字符表示爲活動壓緊闆落地工。如I指固定緊闆支柱構成的雙支撐框架式。(懸挂式)

闆式換熱器應用在食品、飲料加工中:
1.各類乳制品:鮮奶、奶粉、含乳飲料
、酸奶等;
2.植物蛋白飲料:花生奶、奶茶、豆奶、豆乳飲料等;
3.果汁類飲料:鮮果汁、果茶等;
4.清涼茶飲料:茶飲料
、蘆根飲料、果蔬飲料等;
5.調味品:醬油、米醋、番茄汁、甜辣醬等;
6.釀酒制品:啤酒、黃酒、米酒、葡萄酒等.

闆式換熱器應用在其他工業液體處理.上:制藥、印染、暖通換熱、化工、電站、泳浴加溫、石油、冶金、生活熱水、船舶、機械、造紙、紡織、地熱利用、環保、制冷.

闆式換熱器特點
闆式換熱器換熱效率高、熱回收率高、熱損失小、占地面積小、組合裝配靈活、操作簡單、安裝拆洗方便、使用壽命長、投資少、使用安全等特點.在相同的壓力損失情況下，闆式換熱器的傳熱系數比管式換熱器高3-5倍
，占地面積隻有管式的三分之一，熱回收率可高達90%以上.


傳熱闆片材質:
1.不鏽鋼:
SUS304/SUS304L/SUS316/SUS316L (适用.於酸堿介質腐蝕較嚴重工況，不适宜含氯離子工況) .
2.工業純钛: TAE (制堿、制鹽、海水低溫冷凍以及含氯離子 腐蝕較嚴重工況) .
3.超低碳不鏽鋼: 00Cr18Ni14Mo2Cu2 (有機溶劑和有晶間及氯離子腐蝕場合) .

闆式換熱器工藝流程
1.闆式換熱器由於闆片波紋表特殊作用
，使流體沿著波紋通道流動，其速度的大小方向不斷改變，緻使流體在不大的流速下激起瞭強烈的端動，因而強化瞭傳熱過程。有效地提高瞭傳熱能力
，並使其具有結構緊湊、金屬耗量低、操作靈活性大、使用壽命長等突出優點。

2換熱器的流程是由許多闆片按一定工藝及需方技術工藝要求組裝而成。組裝時A闆和B闆交替排列，闆片間形成網狀通關，密封墊把冷熱介質密封在換熱器裏，同時又合理的将冷熱介質分開而不緻混合，在通道裏面冷熱流體間隔流動，可以根據需要逆流或順流，在流動過程中冷熱流體通過闆面進行熱交換，從而達到所需的效果。

3.闆式換熱器的流程組合形式很多，都是採用不同的換向闆片和不同的組裝來實現的。流程組合形式可分爲單流程
、多流程、混合流程形式。
