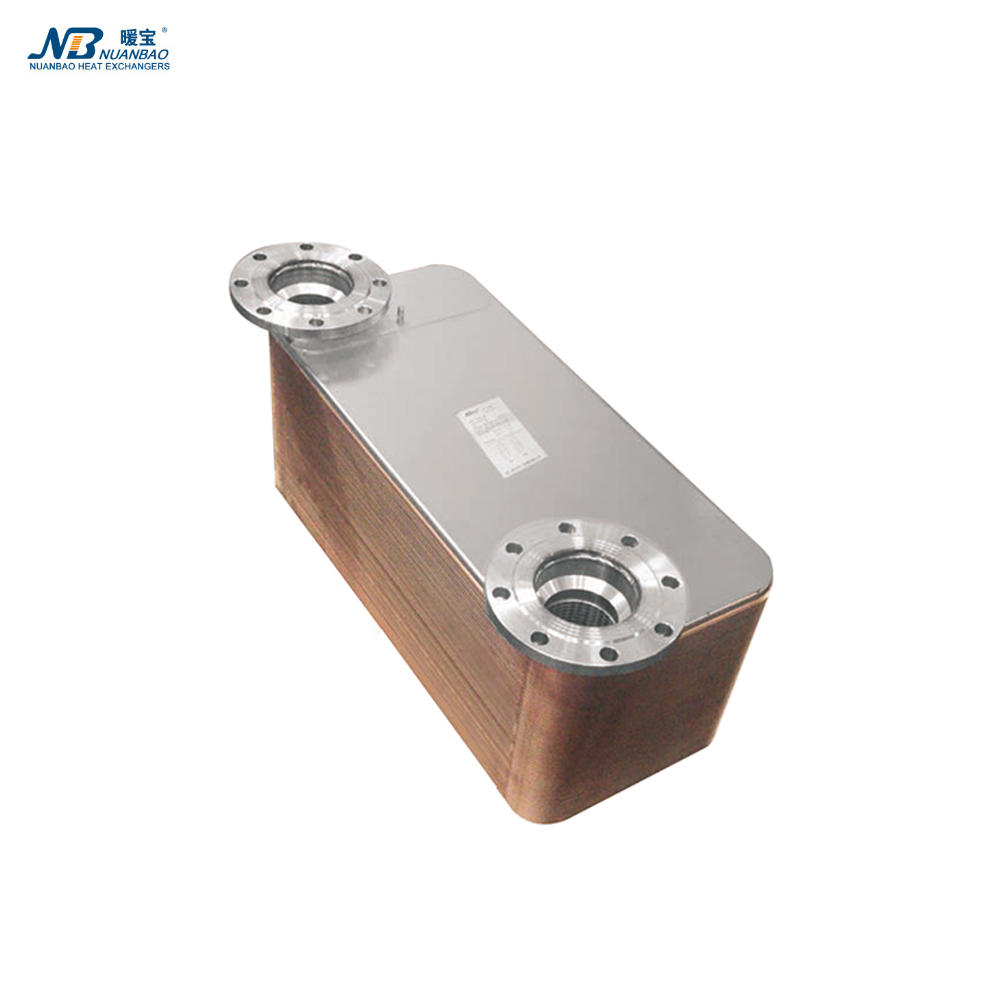

釺焊換熱器是将一系列具有一定波紋形狀的金屬薄闆疊置並釺焊而成的一種新型換熱器。各種闆片之間形成細長的矩形通道，通過闆片進行熱交換。與傳統的管殼式換熱器相比，釺焊換熱器在相同的流阻和泵功耗下，其傳熱系數要高得多
，在适用範圍内有替代管殼式換熱器的趨勢。

釺焊換熱器是傳熱面由闆片構成的隔闆式換熱器。這種換熱器結構緊湊，單位體積傳熱面積大。下面來瞭解一下釺焊換熱器的類型有哪些
。

①螺旋闆式釺焊換熱器。由兩塊相距一定距離的平行金屬闆軋制而成，冷、熱流體分别在金屬闆兩側的螺旋通道中流動。這種換熱器傳熱系數高（約比管殼式換熱器高1～4倍），平均溫差大（因爲冷熱流體可以完全逆流流動）， 流動阻力小，不易成型，但很難修複。工作壓力不超過2MPa。

 ②平闆式釺焊換熱器。是由一定形狀的波紋薄闆和密封墊片交替疊放而成，並用框架卡箍組裝而成
。冷、熱流體分别流經波紋闆兩側的流道，並通過波紋闆進行熱交換。波紋闆通常由不鏽鋼、鋁、钛、钼等薄闆沖壓而成，厚度爲0.5～3mm。平闆式釺焊換熱器的優點是傳熱系數高（約比殼管式換熱器高2～4倍），拆洗方便
，可增減闆片數調節熱量。操作壓力通常不超過2MPa，操作溫度不超過250℃。

③闆翅式釺焊換熱器。是将換熱闆束封閉在一個集熱箱内，集熱箱内有冷、熱流體進出口。闆束是由平闆和波紋翅片交替重疊，釺焊固定而成。冷熱流體流經闆的兩側進行熱交換。翅片增加傳熱面積，促進流體湍流，增強設備性能。闆翅式釺焊換熱器結構非常緊湊，傳熱效果好，工作壓力可達15MPa。但其制造工藝複雜，流道小，内漏不易修複，因此一般用於清潔非腐蝕性流體，如空分換熱器等。
